近年來，隨著電網公司、科研院所、供電企業對配電網接地故障處理的重視，進一步推動了故障快速處置技術的研發與應用，涌現出來一批好的故障處置方案。隨著《配網技術導則》、設備配電【2019】64號等文件的頒布，小電流接地選線裝置作為實現單相接地故障就近快速隔離，提升配電網單相接地故障處置能力。

目前影響選線準確率的原因很多，包括選線算法、選線裝置硬件、安裝調試以及現場運維管理等方面。

DHHB作為小電流選線裝置的行業標準主要制定者，結合對該領域30多年的研究，將針對影響選線準確率的因素展開系列分析，本期我們先分析選線安裝調試的常見問題：

01

施工

敷設電纜

1、敷設電纜時避免劃傷電纜保護層，引發線芯損傷，造成短路采集不到零序電流或引發事故。

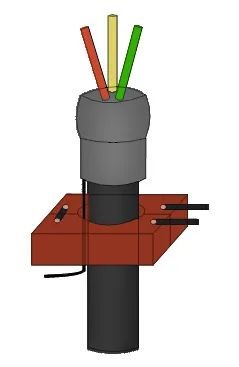

2、做好電纜屏蔽層的可靠接地。如下圖

3、敷設的每條電纜做好標記，以免誤入間隔，造成線路不能對應。

安裝零序CT

1、安裝分體式零序CT時，注意打開零序CT時不要使對接接觸面著地，以免污染，使精度下降造成采集信息不準確。

2、安裝時一定要注意零序CT的安裝方向，一般安裝P1指向母線側，注意極性。

3、電纜接地線沒有回穿零序CT，導致采集的電流很小或者采集不到，造成選線準確率下降。

02

設備聯調

零序CT、PT接線及屏內配線

1、注意零序CT接線時N端必須可靠接地，注意極性。

2、配屏?xí)r注意零序CT、PT極性，防止極性接反。

3、注意合成零序電流時要并聯。

4、注意與其他設備共用零序電流時要串聯。

5、防止零序CT二次開路，零序PT二次短路。

03 接線

校線

認真核對各間隔電纜，使設置與實際一一對應。

設置參數

校驗、核查，使設置與實際一一對應。

核查CT、PT變比。

檢查設備各項參數采集數據

檢查各采集數據正常且與實際一一對應。

04 試驗

繼保加量試驗

繼保加量試驗時，切記零序電流、電壓極性。

05 通訊

后臺對點

使設置參數與后臺通道一一對應，防止串道，造成準確率下降
